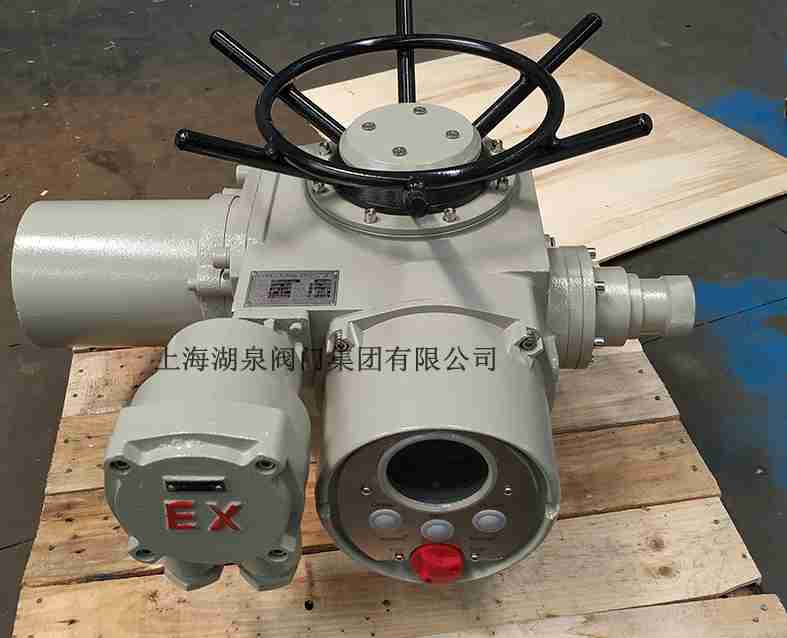

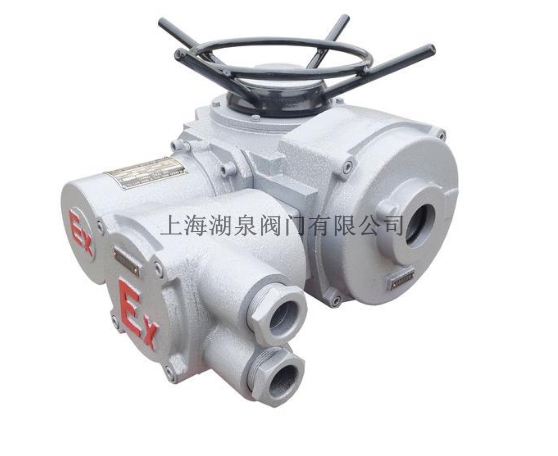

上海湖泉閥門集團有限公司DZW45-24B
閥門電動裝置生產廠家, 咨詢:
021-64162222   ,  DZW多回轉閥門電動裝置是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥,也可用于暗桿閥。 本產品電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。DZW45-24B
閥門電動裝置產品廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。 DZW45-24B閥門電動裝置多回轉電動裝置結構Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動電動機:戶外型采用YDF型,隔爆型采用YBDF型閥門專用三相異步電動機。減速機構:由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。DZW45-24B閥門電動裝置力矩控制機構:結構見圖5、圖6。當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,帶動曲拐,曲拐直接(或通過撞塊)帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時,則支架產生的位移量使微動開關動作,從而切斷電機電源,電動機停轉。以此實現對電動裝置輸出轉矩的控制,達到保護電動閥門的目的。


湖泉閥門廠家DZW45-24B
閥門電動裝置產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。按控制方式又可分為常規型、整體型和整體調節型。 DZW45-24B閥門電動裝置可能發生的環境。(如:可燃性氣體,粉塵環境,煉油、石化廠,加油站、加氣站等)性氣體環境在大氣條件下,氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物,在該混合物中點燃后,燃燒將傳遍整個未燃混合物的環境,將引起空氣防爆電氣設備,在規定條件下不會引起周圍性環境點燃的電氣設備分為兩類:煤礦井下電氣設備,DZW45-24B閥門電動裝置除煤礦、井下之外的所有其他性氣體境用電氣設備,又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件;ⅡC可適用于ⅡA、ⅡB的使用條件。

上海湖泉 DZW45-24B閥門電動裝置電源:常規,三相380V(50Hz),特殊,三相660V、415V(50Hz、60Hz);單相220V、110V(50Hz、60Hz), 工作環境環境溫度:-40~+80℃相對濕度:≤95%(25℃時)防護類型戶外型:DZW45-24B閥門電動裝置用于無易燃、易爆和無腐蝕性介質的場所;隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的性氣體混合物。(詳見GB3836.1)防護等級:IP55(特殊訂貨IP65、IP67)工作制:短時10分鐘(特殊訂貨30分鐘)Z10-24B,Z15-24B,Z20-24B,Z30-4B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,Z10-18B,Z15-18B,Z20-18B,Z30-18B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,ZB10-24W,ZB15-24W,ZB20-24W,ZB30-24W,ZB45-24W,ZB60-24W,ZB90-24W,ZB120-24W,DZB10-24W,DZB15-24W,DZB20-24W,DZB30-24W,DZB45-24W,DZB60-24W,DZB90-24W,DZB120-24W


DZW45-24B閥門電動裝置主要技術參數


			| 型號 規格 | 公稱轉矩(N·m) | 公稱推力(KN) | zui大閥桿直徑(mm) | zui大轉圈數(圈) | 手動 速比 | 輸出轉速(r/min) | 電機功率(KW) | 參考重量(Kg) |

			| Z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |

			| Z10 | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |

			| Z15 | 150 | 24/36 | 0.37/0.55 | 50 |

			| Z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |

			| Z30 | 300 | 18/24 | 0.55/0.75 | 58 |

			| Z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) | 24/36 | 1.1/1.5 | 110 |

			| Z60 | 600 | 24/36 | 1.5/2.2 | 120 |

			| Z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) | 24/36 | 2.2/3 | 139 |

			| Z120 | 1200 | 24/36 | 3/4 | 142 |

			| Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |

			| Z250 | 2500 | 18/24 | 5.5/7.5 | 255 |

			| Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |

			| Z500 | 5000 | 18/24 | 10/15 | 350 |


 DZW45-24B閥門電動裝置技術參數


			| 型號 | H | H1 | L1 | L3 | F1 | F2 | F5 | ΦD |

			| Z5 | 230 | 95 | 140 | 250 | 215 | - | 120 | 170 |

			| Z10~Z30 | 320 | 130 | 200 | 315 | 255 | 320 | 175 | 350 |

			| Z45/Z60 | 415 | 195 | 280 | 430 | 275 | 395 | 235 | 470 |

			| Z90/Z120 | 455 | 195 | 285 | 490 | 310 | 430 | 250 | 500 |

			| Z180/Z250 | 585 | 250 | 320 | 530 | 360 | 480 | 295 | 320 |

			| Z350/Z500 | 720 | 280 | 400 | 1080 | 420 | 445 | 440 | 565 |


湖泉閥門廠家DZW45-24B閥門電動裝置產品符合本公司的企業標準Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定;符合GB/3836.1-2010《爆炸性環境 部分:設備 通用要求》;GB/3836.2-2010《爆炸性環境 第2部分:由隔爆型“d保護的設備”》、GB/T 5590-2008 及MT/T 661-2011 的規定。DZW45-24B閥門電動裝置 防爆型式為礦用隔爆型,防爆標志為“ExdI Mb”。電纜引入裝置型式為壓緊螺母。使用環境主要技術參數 使用環境: 環境氣壓:86kPa~110kPa;環境溫度:-10℃~+40℃; 空氣平均相對濕度:不大于95%(+25℃); DZW45-24B閥門電動裝置煤礦井下有瓦斯,煤塵等爆炸危險的環境;無垂直淋水和濺水場合;DZW45-24B閥門電動裝置無強烈震動和沖擊的地方; 無破壞金屬和絕緣材料的腐蝕性氣體的地方。 與水平面安裝不超過15 ?
