上海湖泉閥門集團有限公司 型號 Z941H-16C DN300

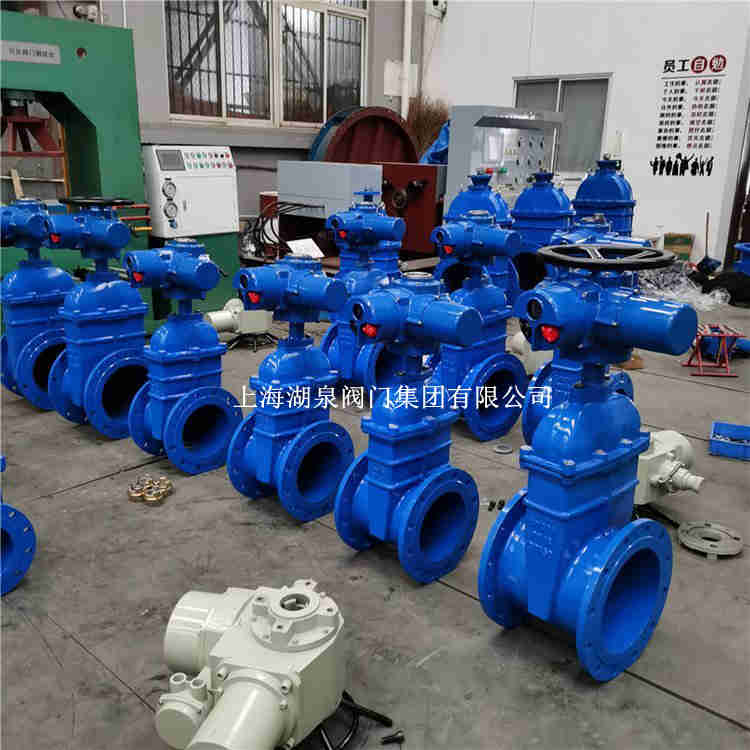

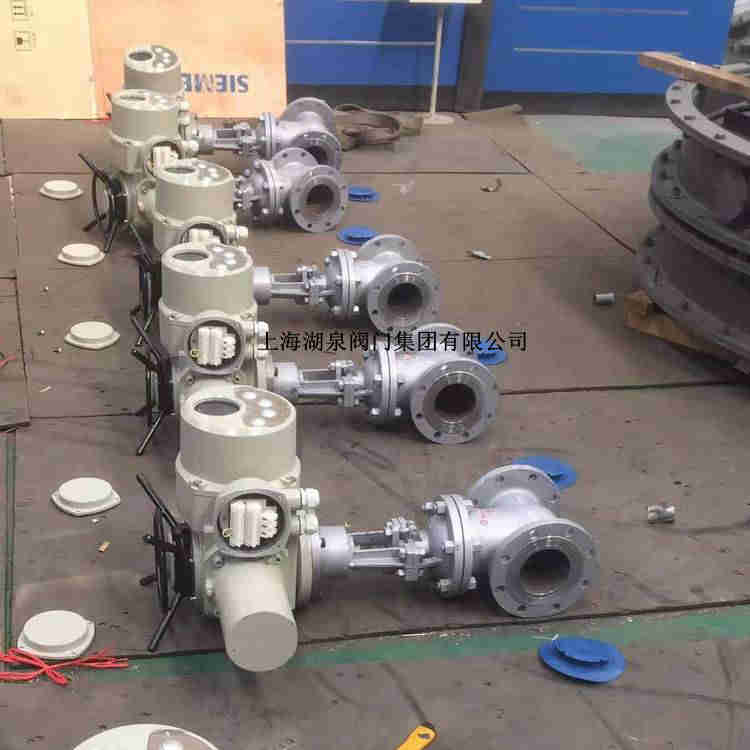

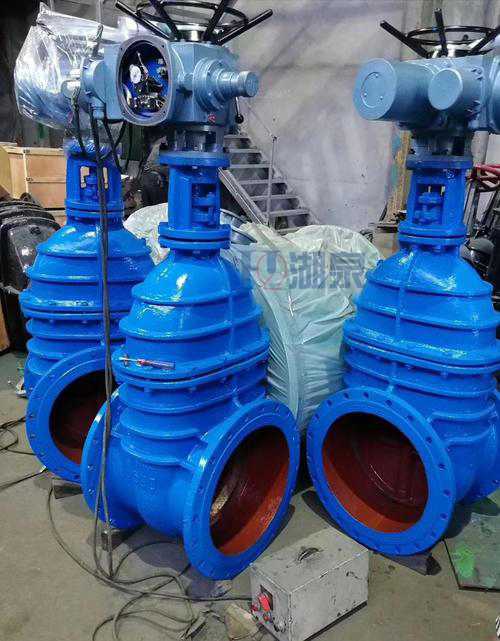

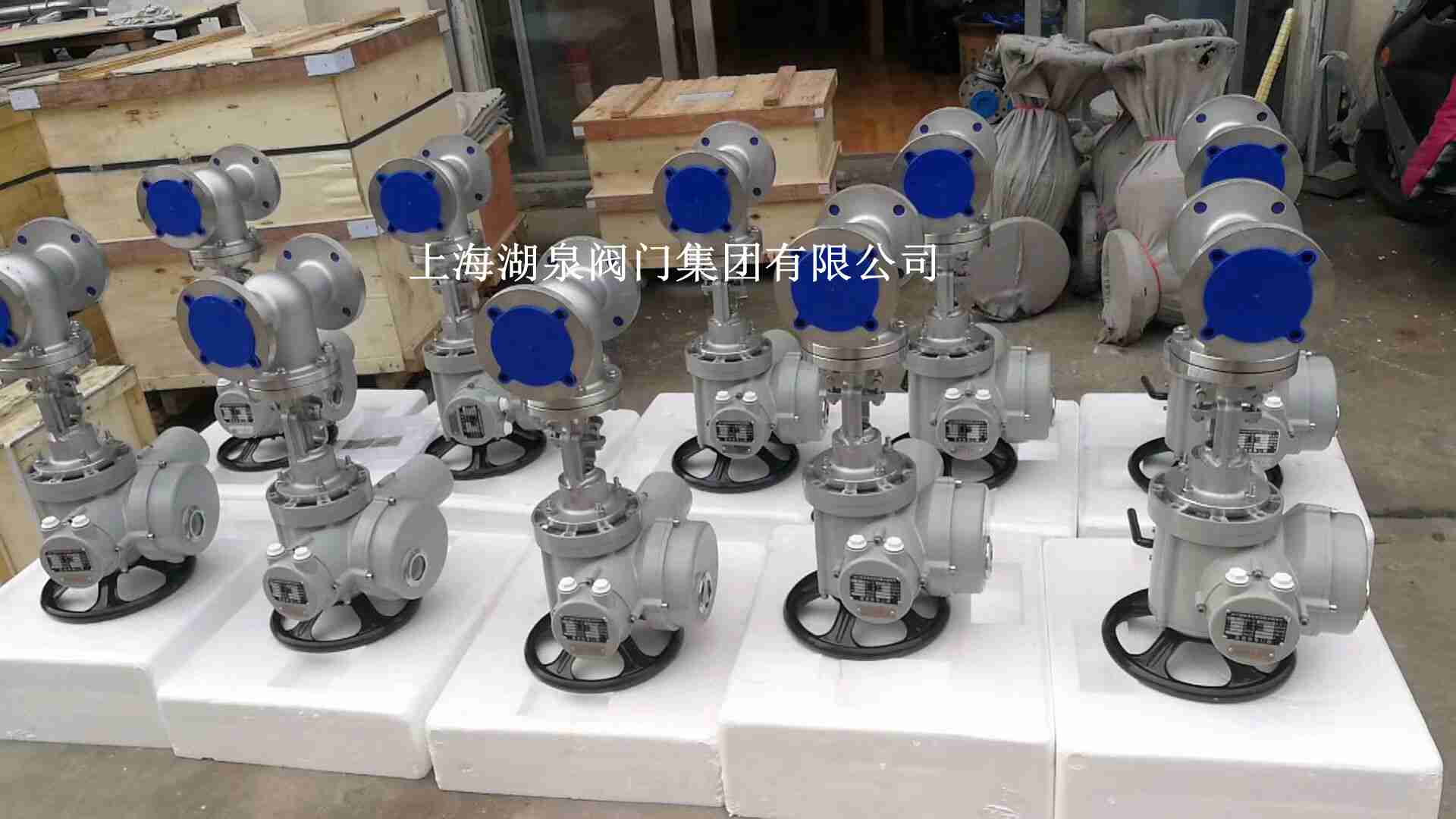

智能一體化電動閘閥簡介: 它的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。智能調節型電動閘閥 Z941H-16C高溫電動閘閥 dn300雙法蘭電動鑄鋼閘閥:是電動裝置和閘閥組裝而成,廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉...專業z941h閘閥,是一家鑄造,生產,銷售于一體的制造企業,一直秉承“質優價實,售后至上”的經營理念,堅持“第一時間反饋,趕赴現場處理問題” 的原則為客戶解決后顧之憂。


Z——代表代表閥門類型《閘閥》
9——代筆驅動方式電動
4——代表連接形式《法蘭》
1——代表結構形式《楔式單閘板》
H——代表閥座材質《不銹鋼》
-《分隔號》
16——代表公稱壓力《PN16》
C——代表閥體材料《碳鋼》
通用名稱:手動閘閥、低壓閘閥、法蘭閘閥、明桿閘閥、楔式閘閥、鑄鋼閘閥、碳素鋼閘閥等。


電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN80/100/150
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN200/250/300
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN350/400/500
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN600/700/800
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN80/100/150
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN200/250/300

電動閘閥z941h-16c dn300產品詳細說明書Z941H-16C-DN50,Z941H-16C-DN15,Z941H-16C-DN20,Z941H-16C-DN25,Z941H-16C-DN32,Z941H-16C-DN40,Z941H-16C-DN65,Z941H-16C-DN80,Z941H-16C-DN100,Z941H-16C-DN125,Z941H-16C-DN150,Z941H-16C-DN200,Z941H-16C-DN250,Z941H-16C-DN300,Z941H-16C-DN350,Z941H-16C-DN400,Z941H-16C-DN450,Z941H-16C-DN500,Z941H-16C-DN600,Z941H-16C-DN700,Z941H-16C-DN800,Z941H-16C-DN900,Z941H-16C-DN1000,Z941H-16C-DN1200,Z941H-16C-DN1400,Z941H-16C-DN1600


1、客戶如對電動閘閥產品有特殊要求,須在訂貨合同明確說明(比如材質要求、結構長度、連接方式、全徑或者、管道尺寸、介質溫度、壓力范圍、檢驗與試驗標準及包裝要求等)。
2、本廠可根據客戶特定要求選配各類驅動裝置執行器。
3、如客戶提供特殊閥門型號,須正確說明其型號含義。
4、付款須知:預付30%定金到上海湖泉閥門公司帳號,余款發貨前付清,以便及時安排發貨,特殊情況請請示。


電動閘閥z941h-16c dn300產品在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械不銹鋼閥門、設備配套、電子工業、城市建設等得到了應用。閥門是管道流體輸送系統的控制部件,用于改變路段和介質的流動方向,具有導流、截止、閥節、節流、停止、分流或溢流和卸壓功能。用于流體控制的閥門,從簡單的截止閥到復雜的自控系統中所用的各種閥門,其品種和規格繁多,閥門的公稱通徑從微小的儀表閥大至通徑達100的工業管路用閥。

電動閘閥z941h-16c dn300產品詳細說明書


			| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |

			| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 |

			| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 |

			| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 |

			| 尺寸 | DN | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |

			| L | mm | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |

			| H | mm | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 |

			| W | mm | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 |


電動閘閥z941h-16c dn300產品詳細說明書技術參數


			| 型號 | 公稱壓力 (MPa)
 | 實驗壓力 | 工作溫度(℃) | 適用介質 |

			| 強度(水)(Mpa) | 密封(水)空氣 | 低壓密封空氣(Mpa) |

			| Z94IH-16C Z941W-16P(R)
 | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |

			| 硝酸類 |

			| ACETICACID |

			| 醋酸類 |

			| NITRICACID |

			| Z941W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |

			| Z941W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |

			| Z941W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
