產品名稱：j941h-16p dn80整體調節型電動截止閥[ 2021-12-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、j941h-16p dn80整體調節型電動截止閥產品介紹

上海湖泉閥門廠家法蘭鑄鋼智能開關型電動截止閥可以安裝在管道的任何位置上介質從下往上。產品設計制造按國家標準GB12235，結構合理,密封可靠,性能優良,造型美觀。dn80合金鋼電動截止閥適用于的蒸汽、油品管道上，具有特點。不銹鋼電動截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。配有DZW系列多回轉式電動裝置，具有殼體小，重量輕特點，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大量，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

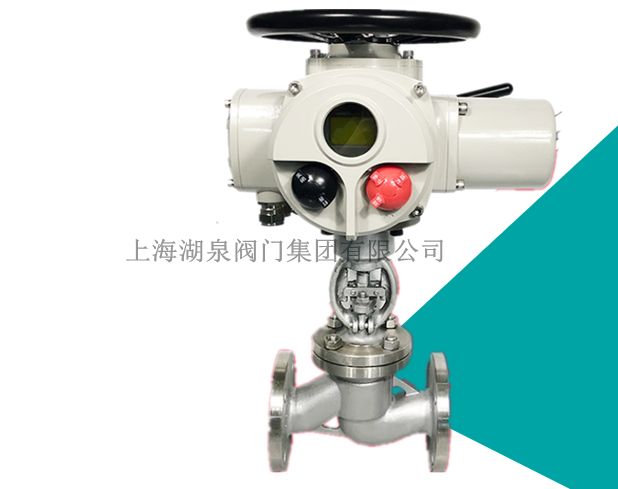

j941h-16p dn80整體調節型電動截止閥

二、j941h-16p dn80整體調節型電動截止閥產品特點

dn80電動截止閥它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性?？刹捎酶鞣N配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，該截止閥能適用于各種壓力、溫度及介質工況。
dn80電動截止閥

三、j941h-16p dn80整體調節型電動截止閥產品技術參數

稱壓力PN(MPa）	試驗壓力（MPa）
稱壓力PN(MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

殼體材料	適用介質	適用溫度(℃)
碳素鋼(C型)	水、蒸汽、油品	≤425℃
鉻鎳鈦鋼(P型)	xiao酸類	≤150℃
鉻鎳鉬鈦鋼(R型)	cu酸類	≤150℃
鉻鉬鋼(I型)	水、蒸汽、油品	≤550 ℃

產品類別	零件名稱
產品類別	閥體閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41HY-C型 J941HY-C型	25、WCB	鉻不銹鋼	2Cr13 25	H：不銹鋼 Y：鈷基硬質合金剛	鋁青銅	柔性石墨	優質碳鋼	可鍛鑄鐵
J41W-P型 J941W-P型	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼			不銹鋼
J41W-R型	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼			不銹鋼
J41Y-I型 J941Y-I型	鉻鉬鋼	鉻鉬鋼	鈷基硬質合金鋼	鈷基硬質合金鋼			合金鋼

四、j941h-16p dn80整體調節型電動截止閥產品規格尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600
